21 de diciembre de 2013

De reparaciones, repellados y colores...

En todas las interfases entre los muros de cob y la piedra de cantera de las ventanas, se generaron profundas grietas causadas por la tierra al secarse y contraerse. Tuvimos que retirar el material de contacto con la cantera. Por ejemplo aquí:



y aquí:


Posteriormente mediante taquetes fijamos hojas de triplay "erizadas" con clavos  a la cantera  y volvimos a rellenar con adobe. ¡excelente solución!  Solo espero que en sucesivas contracciones y dilataciones no se vuelvan a generar estas grandes grietas entre los distintos materiales...


Por otra parte, iniciamos con el repellado burdo de las dos habitaciones.  El primer ejercicio lo realizamos con tierra finamente cernida, arena y cal a partes iguales:


El resultado fue mediocre, pero aceptable para la primer pasada:



Sin embargo, aumentando la proporción de cal y añadiendo mucha paja finamente picada, la calidad aumenta drásticamente:



Indudablemente la superficie se vuelve más tersa y manejable!!!



¡¡¡¡Apenas y puedo esperar a que seque para colocar el afine o repello final !!!!!  ¡¡¡¡Creo que será espectacular!!!!

También estuvimos combinando azulejos y cenefas de diversos colores y texturas para encontrar la combinación más bonita en el baño:



Me gustó muchísimo el azul cobalto con el anaranjado y sus detalles plateados:



y para las paredes, originalmente había pensado en azul cobalto con algunas interrupciones en color mango. Sin embargo, con anaranjado se ve mejor:



Y así quedo finalmente:



Otro paso más!!!

9 de diciembre de 2013

Colando el entrepiso

Para el entrepiso me decidí a colar una losa de concreto encima de un sistema de vigueta y bovedilla en lugar de atravesar vigas de madera y colocar un piso 100% de madera.

¿las razones?  Dos:

- El claro a salvar es de aprox . 6 x 12 metros (en forma irregular). Tendría que haber adquirido enormes vigas de hasta 6 metros de largo ==> hubieran salido de árboles centenarios, lo cual es un ecocidio. Además, el costo hubiera resultado prohibitivo.

- Las paredes de cob de 45 cm de espesor pueden soportar adecuadamente las cargas de compresión y posiblemente los pequeños esfuerzos cortantes causados por la carga de viento sobre techo y estructura.  Sin embargo, la situación podría ser radicalmente distinta en caso de un terremoto: los movimientos trepidatorios y especialmente los oscilatorios causarán importantes esfuerzos cortantes. El adobe soporta solamente pequeñas cargas  de esta naturaleza y podría fracturarse e incluso derrumbarse.

Por lo tanto, preparé el sistema de vigueta y bovedilla:



Renté una bomba de concreto y adquirí un total de 14 metros cúbicos de concreto de 250 kg / cm2 de resistencia, entrgados en 2 ollas de 7 m3 cada una:



La colocación de la tubería fue sumamente rápida y sencilla:



A las 9 AM iniciamos a colar. Comenzamos con la trabe maestra y la bóveda encima de la escalera; todo parecía miel sobre hojuelas:



Pero cuando estábamos colocando concreto encima de las bovedillas, éstas se comenzaron a romper en por lo menos 3 lugares:



Sobra decir que cayó muchísimo concreto al piso de abajo:



A partir de ese momento, todo fue un gran esfuerzo:  apuntalar a toda prisa la restante cimbra antes de seguir colando el cemento.  Una carrera contra el tiempo antes de que fraguara el concreto. Ramón consiguió 21 puntales en las obras vecinas, con los cuales logramos reforzar la cimbra.  Además, pedí una olla adicional con 4 metros cúbicos adicionales de concreto, pues con el desperidiciado era posible que no alcanzara...

Fue un trabajo titánico, pero al final quedó así:



y así:



y así la vista panorámica:


Nótese que sobró bastante concreto, mismo que usé para dos terrazas.

Como se lo comenté a mi querido vecino Ramón:  " ¡fue un paso insignificante para la Humanidad, pero un salto enorme para mí! "

HABEMUS TECHO!!!!!

28 de noviembre de 2013

Moviendo tierra


Nuevamente renté una retroexcavadora. Esta vez se dedicó a mover todo el tepetate que tenía almacenado en el fondo del terreno hacia el camino de arriba:




También hizo la excavación para el futuro estanque:






Con toda esa tierra construimos un "puente de tierra" que permite llegar a la azotea directamente. Ello nos facilitará transportar el adobe / cob a la planta de arriba, ahorrándonos el enorme trabajo de subir unas 100 toneladas de tierra.



Por otra parte, enormes máquinas están ampliando un camino cercano. Arrancaron un agave y lo tiraron en el talud:


Corrí a rescatarlo:



y lo plantamos. ¡espero que pronto se recupere!



Y esta semana ya terminamos prácticamente los preparativos para colar el entrepiso. Colocamos los tablones que soportaràn los aleros:





Las viguetas y bovedillas, así como la electromalla estén en sus lugares:



y así se ve el conjunto:



También avancé con la instalación hidráulica:





4 de noviembre de 2013

Me lleva la araña...

Pues tal como lo dice el título:  ¡¡¡Me lleva la araña!!!



Esta araña tejió su tela en un alero de la casa, guareciéndose de la lluvia intensa que volvió a caer.

Los efectos nuevamente se dejaron sentir:


Cuando todo estaba seco, cavamos una zanja para llevar por ahí la alimentación eléctrica, el gas y el agua.  Con la lluvia, zanja y TODO lo demás se volvió a llenar de agua...


La casa ya no tenía lonas para protegerla:


y obviamente el pasto de las paredes se alegró de sobremanera...

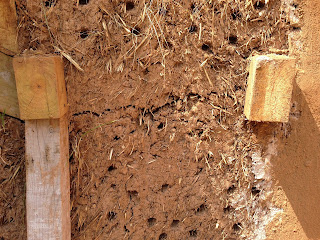

y cuando finalmente las paredes se empezaron a secar, aparecieron las tan temidas grietas por la contracción del cob:


acá incluso se puede ver al otro lado de la pared:


Tendré un intenso trabajo de compostura de la casa,   ces't la vie...


Por otra parte, puse cordeles cada 70 cm para determinar la posición en que colocaremos las viguetas para el entrepiso. Espero que me suministren el sistema para la losa la próxima semana:




Y mientras tanto avancé bastante con el nicho donde estarán el calentador de agua, las acometidas de agua y los centros de carga:







13 de octubre de 2013

visita de futuros arquitectos

Mi amiga, la ing. Karla Guerrero Betancourt da clases a estudiantes de arquitectura sobre ciencias de materiales en la Universidad del Valle de México.

Ayer llevó a varios de sus estudiantes a ver la obra:



Aquí están frente a la fachada:



Tuvimos una charla muy interesante:  desde una discusión sobre el costo de construir con tierra vs. la construcción tradicional, pasando por sustenabilidad y terminando con los valores tecnológicos de las paredes de tierra (conductividad térmica, resistencia a la compresión, etc.)

Les gustó mucho el diseño de la casa que terminó el arq. Michel Lewis:



Por otra parte, este fin de semana avancé con la acometida de agua para el calentador instantáneo. La instalación es un poco más compleja que la ordinaria, pues pre-conectaré el calentador solar al calentador de gas.



Existirá una válvula de regulación de temperatura a la entrada del calentador para que no entre el agua excesivamente caliente:



Por otra parte, ya comenzamos a hacer pruebas de repellado interior. Creo que va a quedar espectacular!!!!!






6 de octubre de 2013

¡¡¡Ya salió el sol!!!

Empezó a hacer buen tiempo y dejó de llover luego de una temporada de lluvias como nunca la había visto.

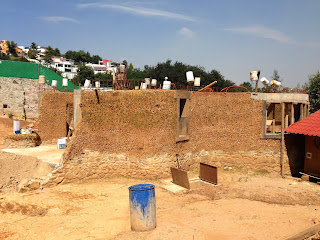

Hace tres días quitamos la carpa que cubría toda la obra. Por primera vez veo la obra con sus colores naturales y con el techo descubierto.  ¡¡hasta parece casa!!:


Esta es una vista de lo que será la fachada:



Aquí se ve el paso de la recámara hacia la sala:



Y esta es la vista del vestidor. Noten cómo se ve la escalera que està embebida en la pared por el otro lado. Esta vista es deliberada, pues pude haber ocultado fàcilmente la madera de este lado del muro.  Sin embargo, creo que se ve muy bonito:



A pesar de que las paredes ya se están secando, aún tienen mucha vida, por ejemplo, esta familia de honguitos que viven en una de las oquedades de la pared:




Ya estoy haciendo algunas pruebas para decidir el acabado del piso. Aquí un par de tablas de  pino machihembradas para hacer duela.  ¡me gustó!  Claro que falta entintar y barnizar. Como no tengo experiencia alguna, "aprenderé haciendo". Espero no echar a perder demasiado...
